自动化分级气力输送系统
发布时间:2018-08-09 11:09  | 作者: 气力输送  | 来源: 未知

气力输送项目范围:

气力输送系统能够以客户指定的速率卸载散装袋的粗砂糖,并将产品分级为三种尺寸,以满足未来的工艺需求。

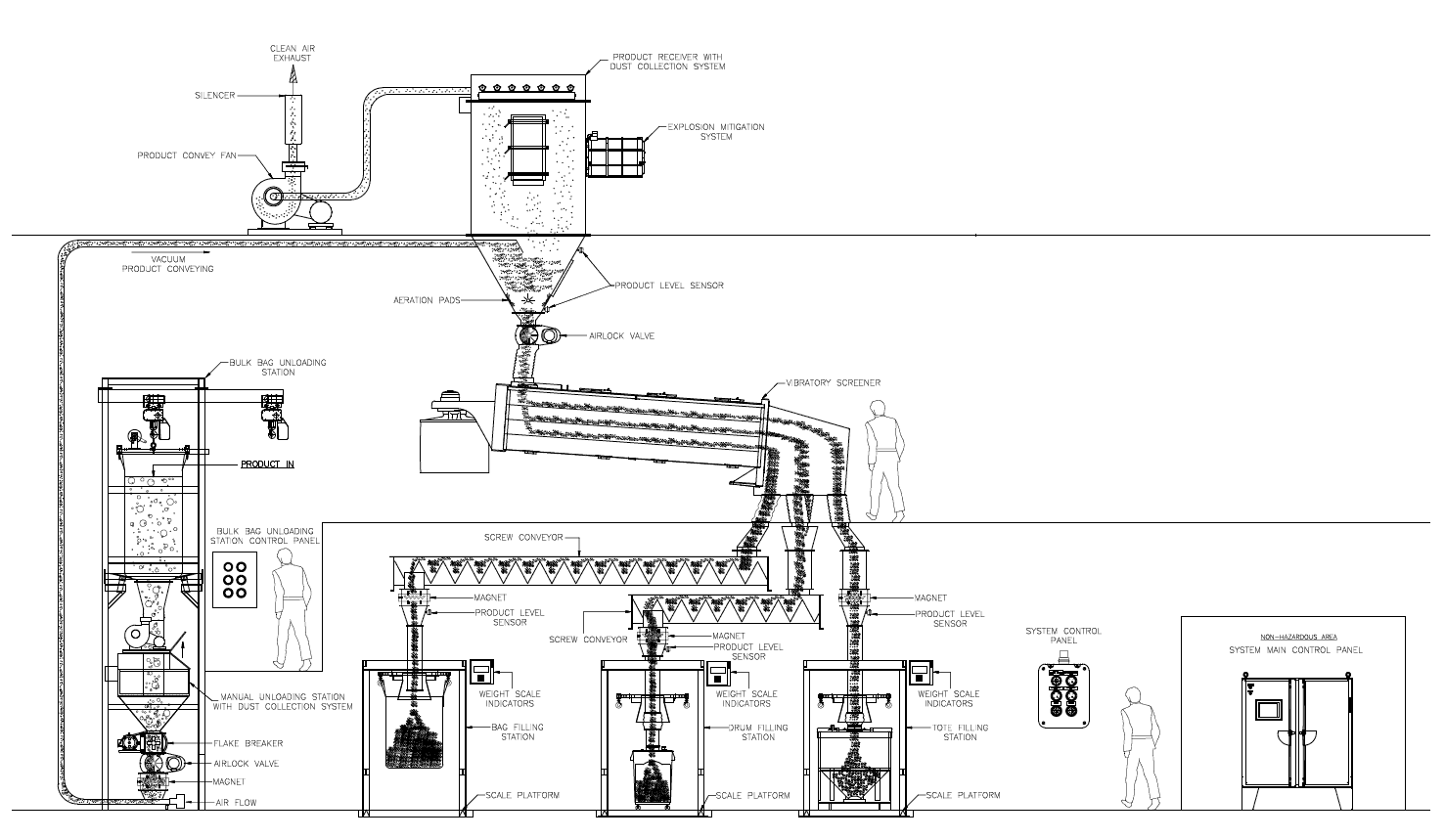

分级气力输送系统


气力输送工程解决方案:


根据引持环保收费实验室对客户材料样本的测试结果确定适当的设备尺寸。

考虑到可用空间以确定输送系统的尺寸,以便将材料正确地转移到筛分机中。

确定真空输送系统对于在特定条件下的稀相输送是最佳的。

为了节省时间和方便操作,选择了具有手动卸载选项的自动散装袋卸载站。 使用集成式绞车将操作简单,用于将散装袋提升到所需的平台高度以便卸载。 该站配有气动按摩桨,可搅动包装材料并协助流出散装袋。 随着物质的转移存在灰尘和与之相关的危险条件。 为了解决安全问题,在卸货站安装了一个集尘系统。

该材料经过预处理,通过一个块状破碎机进行输送,以破碎任何大的凝固物。 这可以防止线路堵塞并改善流动。

在将材料引入输送线之前,集成了磁体单元以确保产品流中不存在金属污染。

引持环保 YC系列旋转旋转供料器用于以适当的进料速率将材料送入输送管线。 引持环保旋转供料器的加工保持极高的公差,并组装成小间隙,以提供最大的空气密封能力。

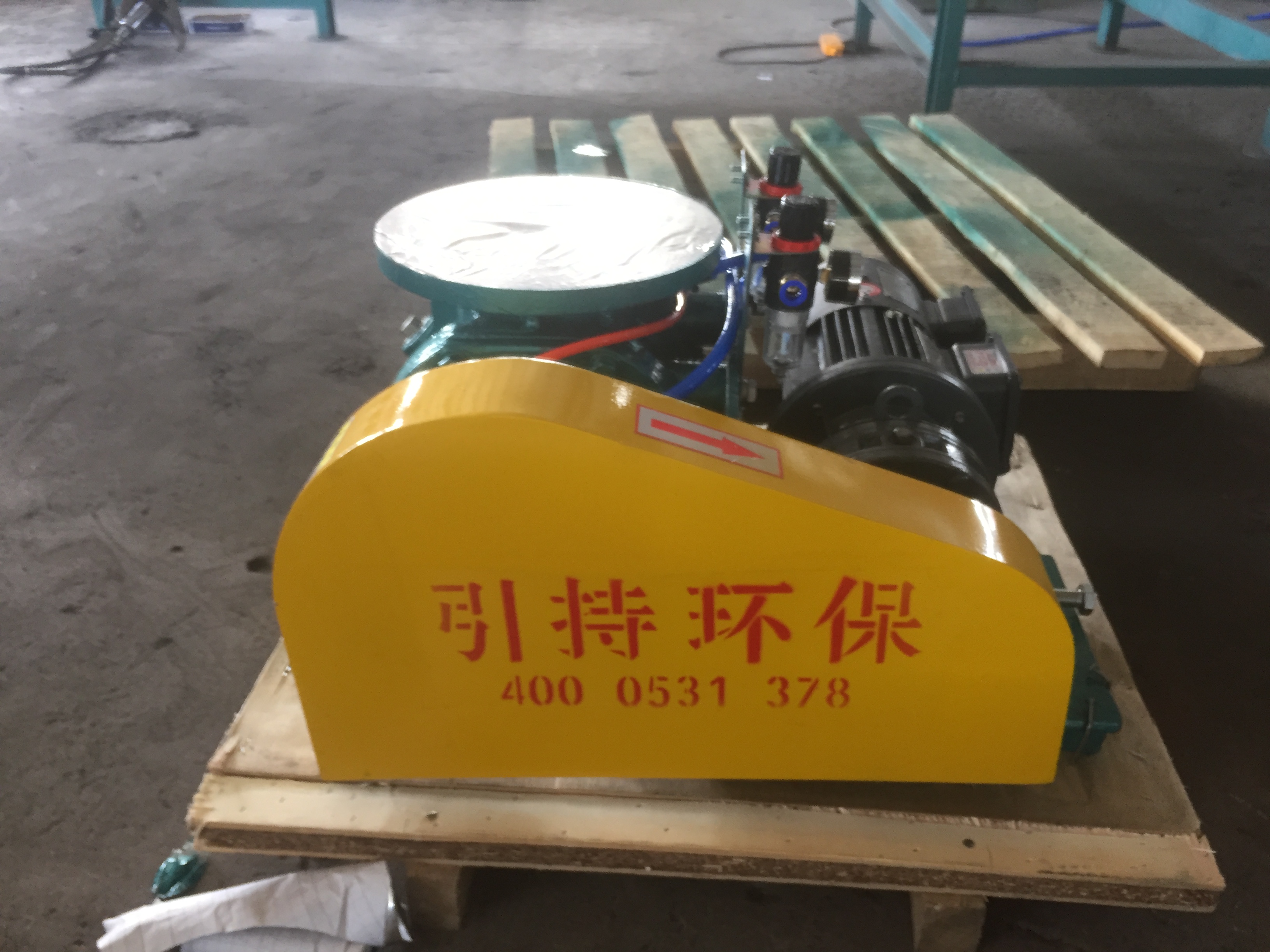

旋转供料器

一旦产品被排放到输送管线中,适当尺寸的风扇将材料转移到过滤器接收器中。 接收料斗与集尘系统和防爆系统集成在一起。

然后通过引持环保旋转供料器将产品排放到振动筛分机中,此时进行分离过程。 三个单独的颗粒尺寸通过螺旋输送机排出并转移到其最终目的地。

在最终排放之前,材料通过磁体单元,以确保在整个过程中由于任何污染而使其不含金属。

在加油站收集所需的数量,并由具有重量指标的综合秤平台确定。

本地控制面板为操作员提供启动,操作,故障排除,暂停和停止系统所需的所有系统信息。

主控制面板是所有设备连接的接头,从现场接收的信息,以及正确操作所需的信号输入/输出。
